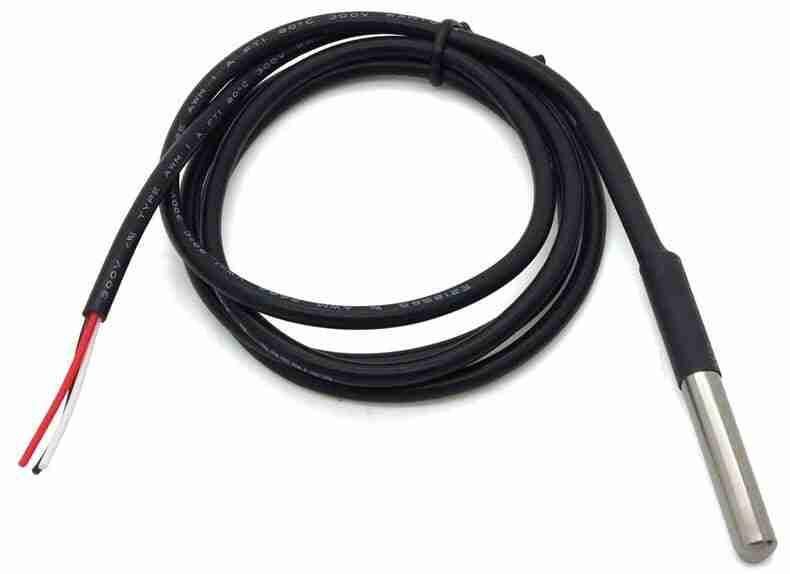

La sonde DS18B20 étanche intègre le capteur numérique Maxim (Analog Devices) DS18B20 dans un fourreau en acier inoxydable, relié par un câble gainé à trois conducteurs. Elle permet de mesurer la température de liquides, de sols ou de points difficiles d’accès en déportant l’électronique.

Points clés

• Plage de mesure -55 à +125 °C ; précision ±0,5 °C de -10 à +85 °C.
• Résolution programmable de 9 à 12 bits (0,0625 °C à 12 bits).
• Bus 1-Wire : chaque capteur possède un identifiant 64 bits unique, plusieurs sondes partagent une seule broche du microcontrôleur.
• Alimentation 3,0 à 5,5 V, mode parasite possible.
• Câblage : rouge = VDD, noir = GND, jaune/blanc = DATA ; résistance de tirage de 4,7 kΩ à prévoir entre DATA et VDD.

Mise en œuvre

Bibliothèques OneWire et DallasTemperature sous Arduino IDE, pilote w1-gpio natif sur Raspberry Pi, support ESPHome et MicroPython. Le fourreau est étanche, le raccordement au câble doit rester hors immersion prolongée si la sonde n’est pas surmoulée.

Applications

Aquariums, chauffe-eau solaires, fermentation, compostage, chambres froides, monitoring de circuits de refroidissement.

Documentation

Fiche technique : datasheet (PDF)
