Le module DHT22 (capteur Aosong AM2302 monté sur carte) mesure la température et l’humidité relative de l’air et transmet les deux grandeurs sous forme numérique calibrée sur une seule ligne de données. Il remplace avantageusement le DHT11 lorsque la plage de mesure et la précision comptent : stations météo, serres, locaux techniques, chambres froides de faible exigence ou enregistreurs IoT.

Points clés

• Élément capacitif d’humidité et thermistance, étalonnage usine stocké dans le capteur.
• Plage : -40 à +80 °C et 0 à 100 % HR ; précision typique ±0,5 °C et ±2 % HR ; résolution 0,1.
• Alimentation 3,3 à 6 V : compatible directement avec les logiques 3,3 V (ESP32, Raspberry Pi) et 5 V (Arduino Uno, Mega).
• Interface numérique propriétaire 1 fil ; période d’échantillonnage minimale 2 s.
• Version module : résistance de tirage sur la ligne DATA et connecteur 3 broches (VCC, DATA, GND), câbles fournis.

Mise en œuvre

Bibliothèques disponibles pour Arduino IDE (DHT sensor library), ESP-IDF / MicroPython et Python sur Raspberry Pi. Pour des câbles longs, réduire la fréquence de lecture et soigner le découplage de l’alimentation. Le capteur ne doit pas être exposé à la condensation ni au ruissellement.

Applications

Régulation climatique, supervision d’armoires et de salles serveurs, domotique, agriculture connectée, enregistrement de données environnementales.

Documentation

Fiche technique : datasheet (PDF) (fiche Aosong hébergée par Adafruit, en attendant le lien fabricant)

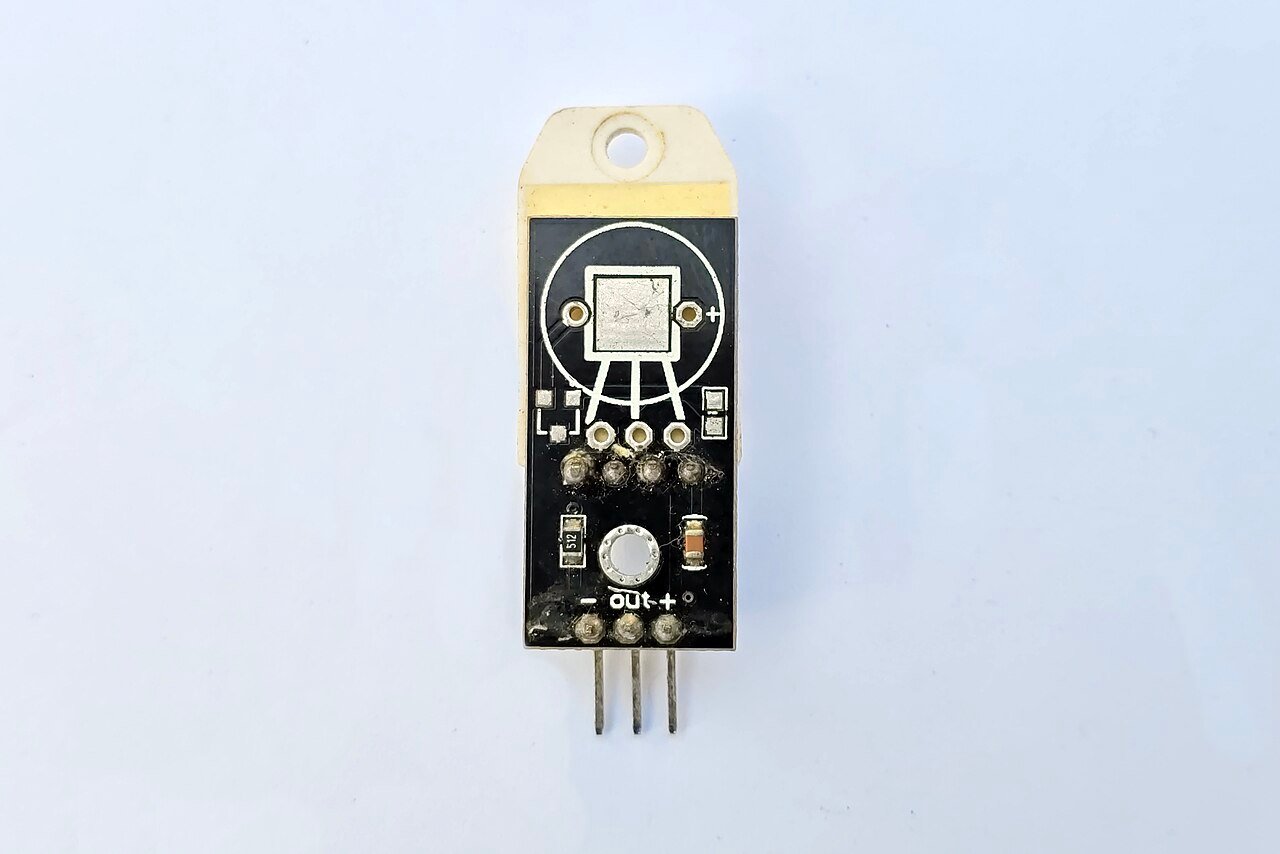

Photo : Suyash Dwivedi, licence CC BY-SA 4.0, via Wikimedia Commons.
