Le HC-SR501 est un détecteur de mouvement à infrarouge passif (PIR). Il détecte le déplacement d’une source de chaleur, comme une personne, dans son champ de vision et fournit un signal numérique directement exploitable par un microcontrôleur.

Points clés

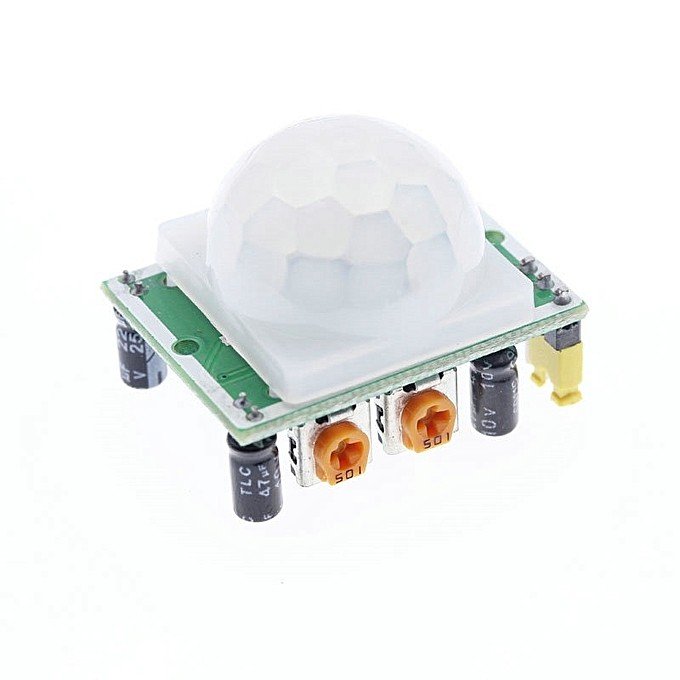

• Capteur pyroélectrique avec lentille de Fresnel.
• Deux potentiomètres : sensibilité (portée) et durée de maintien de la sortie.
• Cavalier de mode : déclenchement unique ou répétable.
• Connecteur 3 broches : VCC, OUT, GND ; sortie au niveau logique 3,3 V.

Mise en œuvre

Reliez OUT à une entrée numérique. Après la mise sous tension, laissez le capteur se stabiliser environ une minute avant les premières mesures.

Applications

Éclairage automatique, alarmes, détection de présence, économie d’énergie, comptage de passages.
