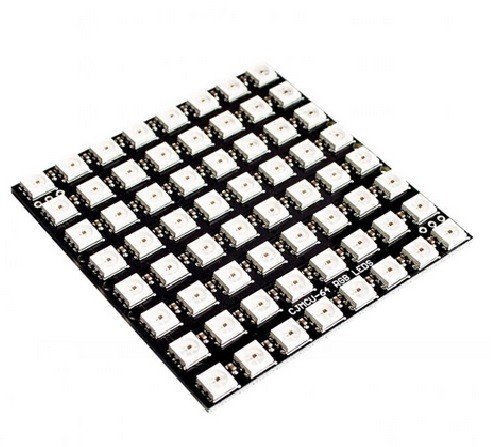

Cette matrice 8 × 8 regroupe 64 LED RGB WS2812B au format 5050, chacune avec son propre contrôleur intégré. Toutes les LED se pilotent individuellement en couleur et en luminosité à partir d’une seule broche de données.

Points clés

• Protocole série à 800 kHz, 24 bits de couleur par LED (256 niveaux par canal).
• Alimentation 5 V ; entrée DIN et sortie DOUT pour chaîner plusieurs matrices.
• Dimensions de la carte : environ 71 × 71 mm.
• Consommation jusqu’à environ 60 mA par LED à blanc maximal : prévoir une alimentation dimensionnée pour 64 LED.

Mise en œuvre

Bibliothèques Adafruit NeoPixel et FastLED (Arduino, ESP32), rpi_ws281x sur Raspberry Pi, WLED pour un pilotage sans code. Une résistance série sur la ligne de données et un condensateur sur l’alimentation sont recommandés.

Applications

Affichage d’icônes et de texte défilant, signalisation, éclairage d’ambiance, jeux, indicateurs d’état.

Documentation

Fiche technique : datasheet (PDF) (fiche Worldsemi hébergée par Adafruit)
