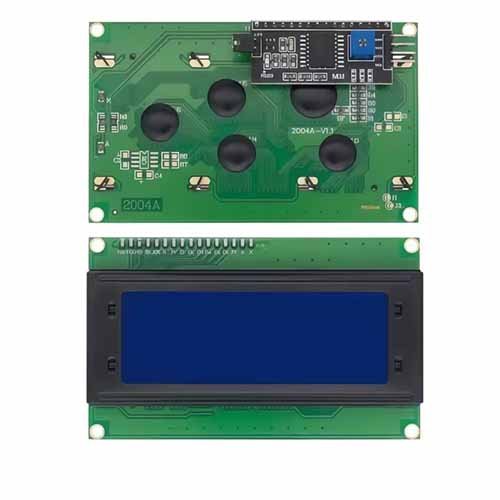

L’afficheur LCD 2004 affiche 4 lignes de 20 caractères sur un écran rétroéclairé. Équipé d’un adaptateur I2C PCF8574 soudé au dos, il se pilote avec seulement 4 fils (VCC, GND, SDA, SCL) au lieu des 6 à 11 lignes de l’interface parallèle.

Points clés

• Contrôleur compatible HD44780, matrice 5 × 8 points par caractère, jeu de caractères personnalisables.
• Adaptateur I2C : adresse configurable par cavaliers A0 à A2, potentiomètre de contraste, cavalier de rétroéclairage.
• Rétroéclairage LED, alimentation 5 V.
• Plusieurs afficheurs sur le même bus en attribuant des adresses distinctes.

Mise en œuvre

Bibliothèque LiquidCrystal_I2C sous Arduino IDE ; un scanner I2C permet d’identifier l’adresse du module reçu. Avec un ESP32 ou un Raspberry Pi (logique 3,3 V), alimenter l’afficheur en 5 V et vérifier la compatibilité des niveaux sur SDA/SCL.

Applications

Interfaces de machines, menus de réglage, affichage de mesures, horloges, systèmes d’accès.

Documentation

Fiche technique : datasheet (PDF) (contrôleur HD44780, fiche hébergée par SparkFun)
