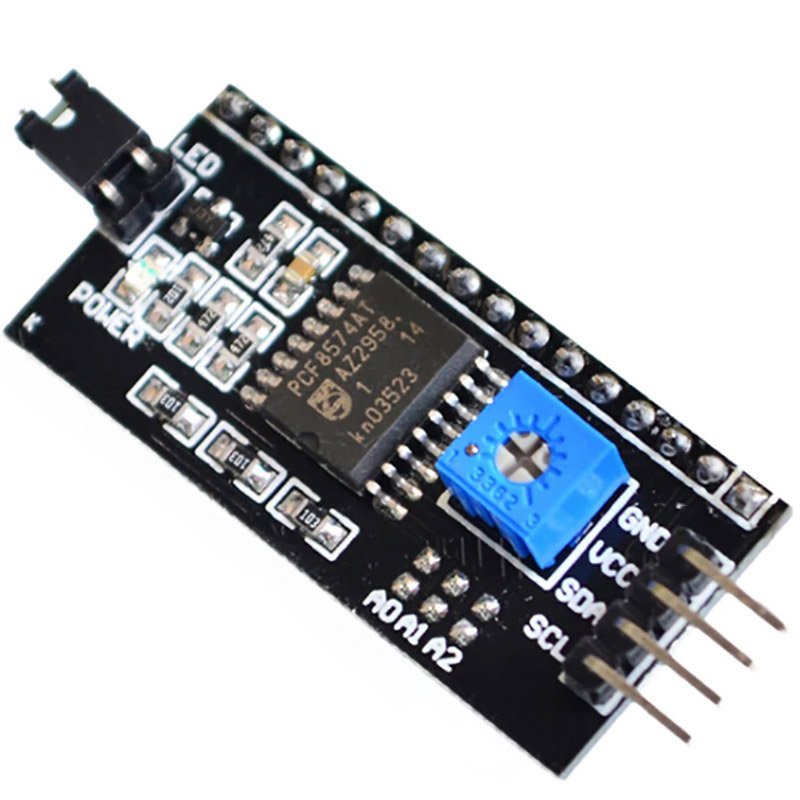

Ce module d’interface I2C se soude au dos d’un afficheur LCD caractères compatible HD44780 (16×2, 20×4). Basé sur l’expandeur d’E/S PCF8574, il remplace les 6 à 10 fils de l’interface parallèle par le bus I2C.

Points clés

• Expandeur 8 bits PCF8574 sur bus I2C.
• Connecteur 16 broches au brochage des LCD HD44780.
• Potentiomètre de contraste et cavalier de rétroéclairage.
• Pastilles A0/A1/A2 pour modifier l’adresse et chaîner plusieurs afficheurs.

Mise en œuvre

Câblage sur 4 fils : GND, VCC (5 V), SDA, SCL. Avec Arduino, utilisez une bibliothèque LiquidCrystal_I2C ; l’adresse I2C du module (couramment 0x27 ou 0x3F selon la version du PCF8574) se vérifie avec un scanner I2C. Le contraste se règle par le potentiomètre du module.

Applications

Conversion d’afficheurs LCD existants en I2C, économie de broches sur Arduino, ESP32 ou Raspberry Pi.

Documentation

Fiche technique : datasheet (PDF) (datasheet Texas Instruments PCF8574)
