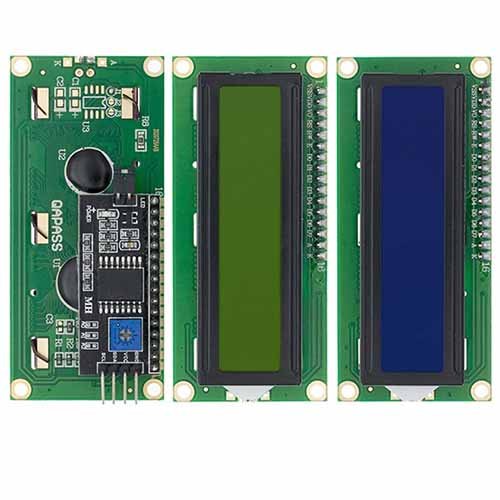

Cet afficheur LCD 16×2 (1602) à rétroéclairage bleu est livré avec son module d’interface I2C à PCF8574. Les deux lignes de 16 caractères se pilotent alors par le bus I2C, avec seulement deux broches de signal.

Points clés

• 2 lignes × 16 caractères, contrôleur compatible HD44780.
• Module I2C PCF8574 : SDA/SCL, rétroéclairage commandable.
• Potentiomètre de réglage du contraste.
• Alimentation 5 V.

Mise en œuvre

Câblage sur 4 fils : GND, VCC (5 V), SDA, SCL. Avec Arduino, utilisez une bibliothèque LiquidCrystal_I2C ; l’adresse I2C du module (couramment 0x27 ou 0x3F selon la version du PCF8574) se vérifie avec un scanner I2C. Le contraste se règle par le potentiomètre du module.

Applications

Affichage de mesures, menus, interfaces de machines, thermostats, projets pédagogiques.

Documentation

Fiche technique : datasheet (PDF) (contrôleur HD44780 ; interface I2C : datasheet TI PCF8574)
