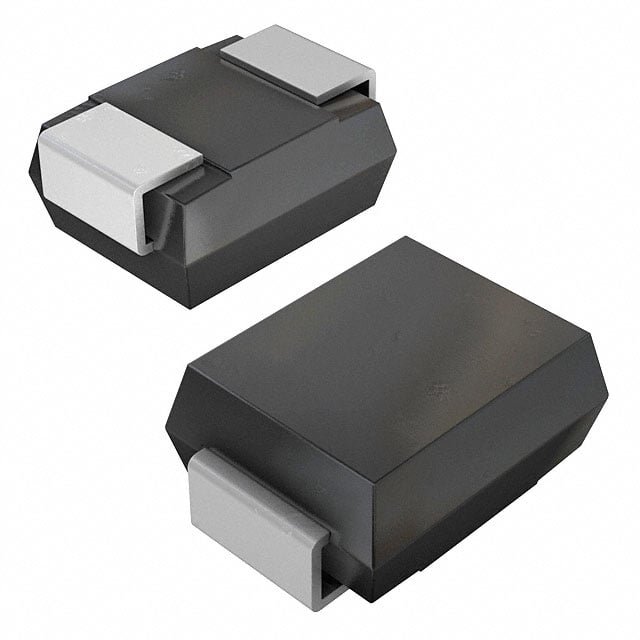

Diode TVS SMBJ18A 18 V unidirectionnelle 600 W, CMS DO-214AA (SMB) – Littelfuse

Dhs 10,00

Fabricant	Littelfuse Inc.
Reference fabricant	SMBJ18A

Diode TVS Littelfuse Inc. SMBJ18 A — VR 18 V · DO-214AA (SMB) · SMD · 600 W@10/1000us

Description

Diode TVS (suppression de surtensions) unidirectionnelle Littelfuse SMBJ18A : tension de veille 18 V, écrêtage 29,2 V, 600 W en crête (impulsion 10/1000 µs), boîtier CMS DO-214AA (SMB).

Applications : protection d’alimentations et de lignes continues 12 V contre les pics de tension et les décharges électrostatiques.

En bref

Se place entre la ligne à protéger et la masse : elle ne fait rien en temps normal et absorbe les pics de tension au-delà de 18 V.

Produits associés : TVS 30 V SMCJ30A pour une ligne 24 V, TVS 8,5 V bidirectionnelle SMBJ8.5CA pour une ligne 5 V.

Questions fréquentes

Est-ce une diode Zener ?

Non, c’est une diode TVS : elle protège contre les surtensions, elle ne sert pas de référence de tension.

Pour quelle tension de ligne ?

Sa tension de veille est 18 V : elle convient à une ligne 12 V ou 15 V continue.

Comment la monter ?

Unidirectionnelle : cathode (barre) vers le +, anode vers la masse, au plus près du connecteur d’entrée.

Fabricant	Littelfuse Inc.
Référence fabricant	SMBJ18A
Type de montage	SMD
Package	DO-214AA (SMB)
Le type	Diode TVS
Tension inverse	18 V
Dissipation de puissance Pd	600W@10/1000us
