Le module relais 1 canal 5 V permet à un microcontrôleur de commuter une charge isolée galvaniquement : éclairage, pompe, électrovanne, ventilateur. Il est construit autour du relais électromécanique Songle SRD-05VDC-SL-C à bobine 5 V.

Points clés

• Contacts inverseurs (COM, NO, NC) accessibles sur bornier à vis.
• Pouvoir de coupure nominal du relais : 10 A sous 250 VAC ou 30 VDC (charge résistive).
• Étage de commande à transistor et diode de roue libre sur la carte ; voyants d’alimentation et d’état.
• Entrée de commande IN compatible avec les sorties logiques d’Arduino ; vérifiez le niveau d’activation (haut ou bas) de la version reçue et le seuil avec une logique 3,3 V.

Sécurité

Pour la commutation du secteur 230 V, respecter les distances d’isolement, protéger la carte dans un boîtier et prévoir un fusible adapté. Pour les charges inductives, déclasser le courant commuté.

Applications

Domotique, arrosage automatique, commande de moteurs et de pompes, automatismes pédagogiques.

Documentation

Fiche technique : datasheet (PDF) (fiche Songle hébergée par un tiers, en attendant le lien fabricant)

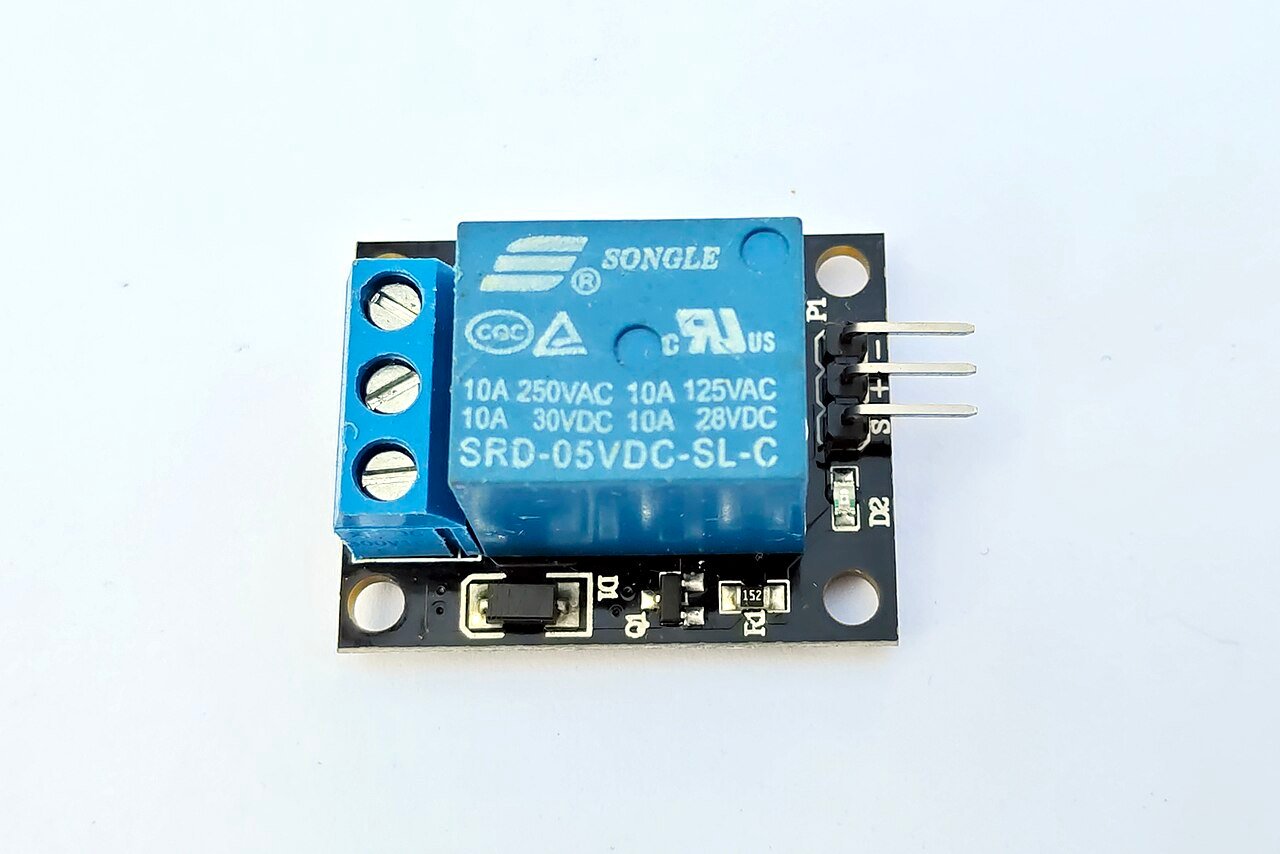

Photo : Suyash Dwivedi, licence CC BY-SA 4.0, via Wikimedia Commons.
