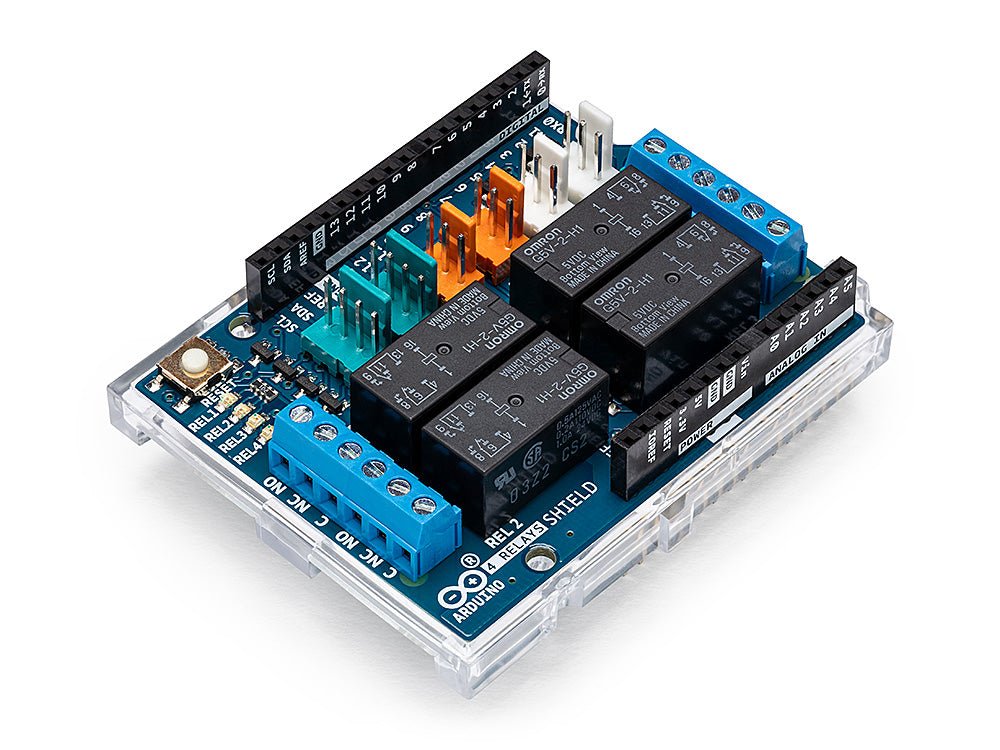

Le 4 Relays Shield officiel Arduino ajoute quatre relais à une carte au format Uno. Chaque relais est commandé par une broche numérique et signalé par une LED, ce qui permet de commuter des charges isolées du circuit logique.

Points clés

• 4 relais à contacts inverseurs (NO / NC / commun) sur borniers à vis.
• Une LED d’état par relais.
• Commande par 4 broches numériques de la carte hôte.
• Connecteurs TinkerKit pour capteurs complémentaires.

Mise en œuvre

Mettez la broche correspondante à l’état haut pour activer un relais. Respectez les limites de tension et de courant des contacts indiquées dans la documentation officielle, et faites réaliser par une personne qualifiée tout raccordement sur le secteur.

Applications

Commande d’éclairage, de pompes et de ventilateurs, automatisme, domotique, bancs de test.

Documentation

Documentation technique : fiche fabricant (documentation officielle Arduino : schéma et fiche)
