Le module Ra-02 d’Ai-Thinker intègre l’émetteur-récepteur Semtech SX1278 pour la bande 433 MHz. La modulation à étalement de spectre LoRa offre une portée de plusieurs kilomètres en champ dégagé avec une consommation compatible avec un fonctionnement sur pile.

Points clés

• Modulations LoRa et FSK/OOK, facteur d’étalement et bande passante configurables.
• Interface SPI (NSS, SCK, MOSI, MISO), broches d’interruption DIO0 à DIO5, RESET.
• Alimentation 3,3 V : niveaux logiques 3,3 V, adaptation nécessaire avec une Arduino 5 V.
• Connecteur IPEX pour antenne 433 MHz ; demi-trous au pas de 2 mm.

Mise en œuvre

Bibliothèques LoRa (Sandeep Mistry) et RadioLib pour Arduino, ESP32 et STM32. Respecter la réglementation locale sur la puissance d’émission et le rapport cyclique dans la bande 433 MHz. Ne jamais émettre sans antenne.

Applications

Télémétrie agricole, capteurs isolés, comptage, liaisons point à point longue portée, réseaux de capteurs privés.

Documentation

Fiche technique : datasheet (PDF) (page fabricant Semtech du SX1278, datasheet téléchargeable)

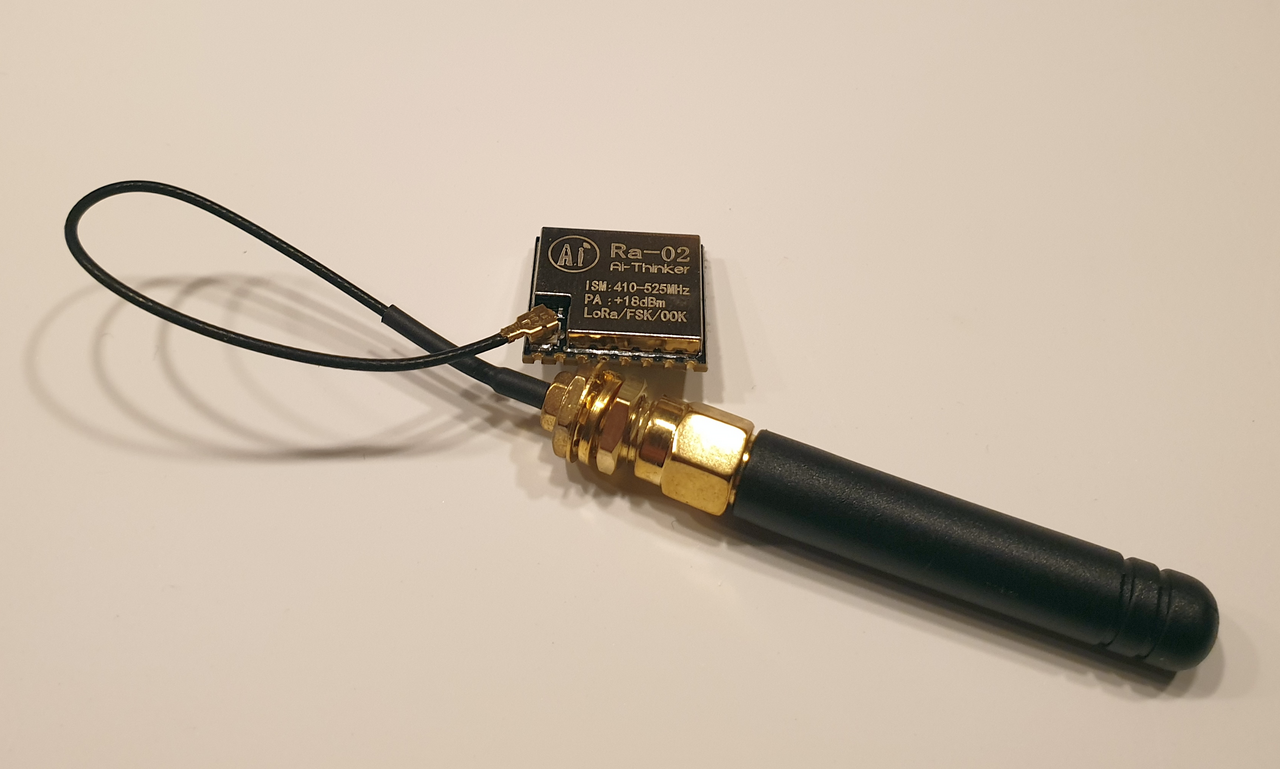

Photo : VamosSandor, licence CC BY-SA 4.0, via Wikimedia Commons.
