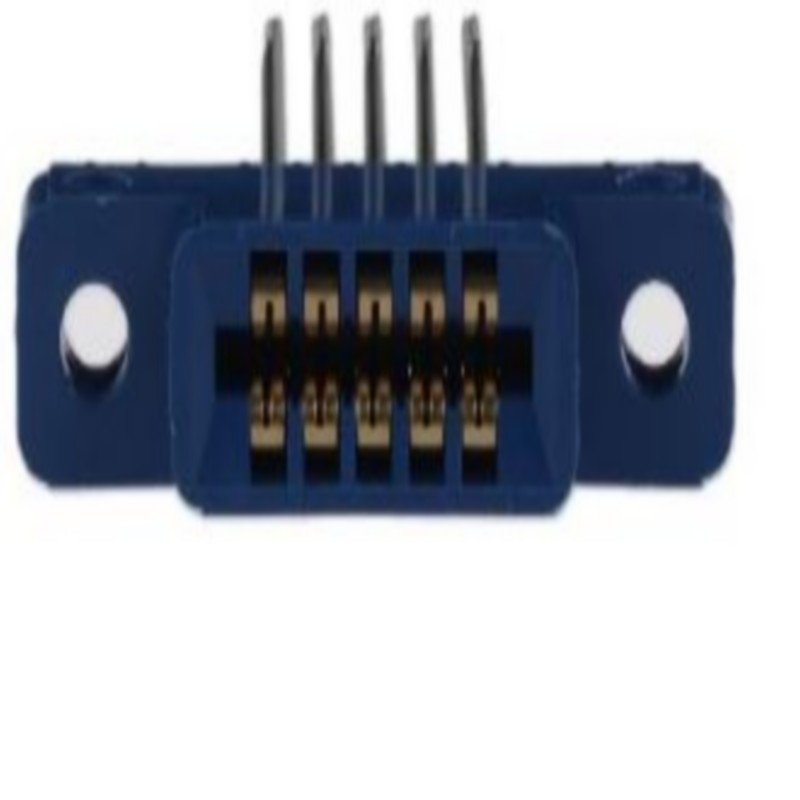

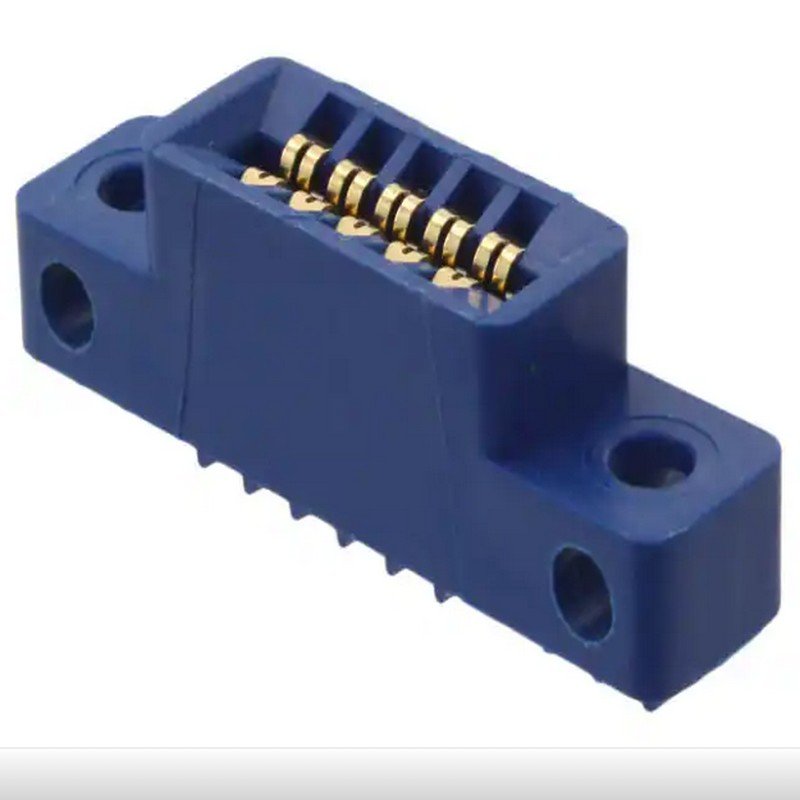

Connecteur edge (bord de carte) femelle dual Sullins Connector Solutions EBC05DRAS : 10 contacts (5 positions × 2 rangées), pas 2,54 mm, montage traversant (THT), contacts bronze phosphoreux, isolant PBT bleu, −65 °C à 125 °C.

Applications : connexion d’une carte fille par le bord de carte (daughter board), extensions et modules enfichables au pas 2,54 mm.

Datasheet (fabricant) : Sullins Connector Solutions — EBC05DRAS

En bref

Embase edge femelle à deux rangées : la carte fille s’enfiche par son bord cuivré. Le MPN EBC05 correspond à 5 positions duales (10 contacts au total).

Produits associés : Edge femelle dual 10 pos. EDAC 395-010-559-212 · Edge mâle dual 10 pos.

À lire : Câbler une armoire électrique : borniers, rail DIN et repérage · Composants indispensables pour débuter avec Arduino

Questions fréquentes

Combien de contacts ?

10 contacts au total : 5 de chaque côté (dual readout), au pas de 2,54 mm (0,100″).

Pour quel type de carte ?

Pour une carte fille dont le bord est au pas 2,54 mm ; ce n’est pas un connecteur IDC ni un header à broches.

Montage CMS ou traversant ?

Traversant (THT) : à souder sur la carte mère.
