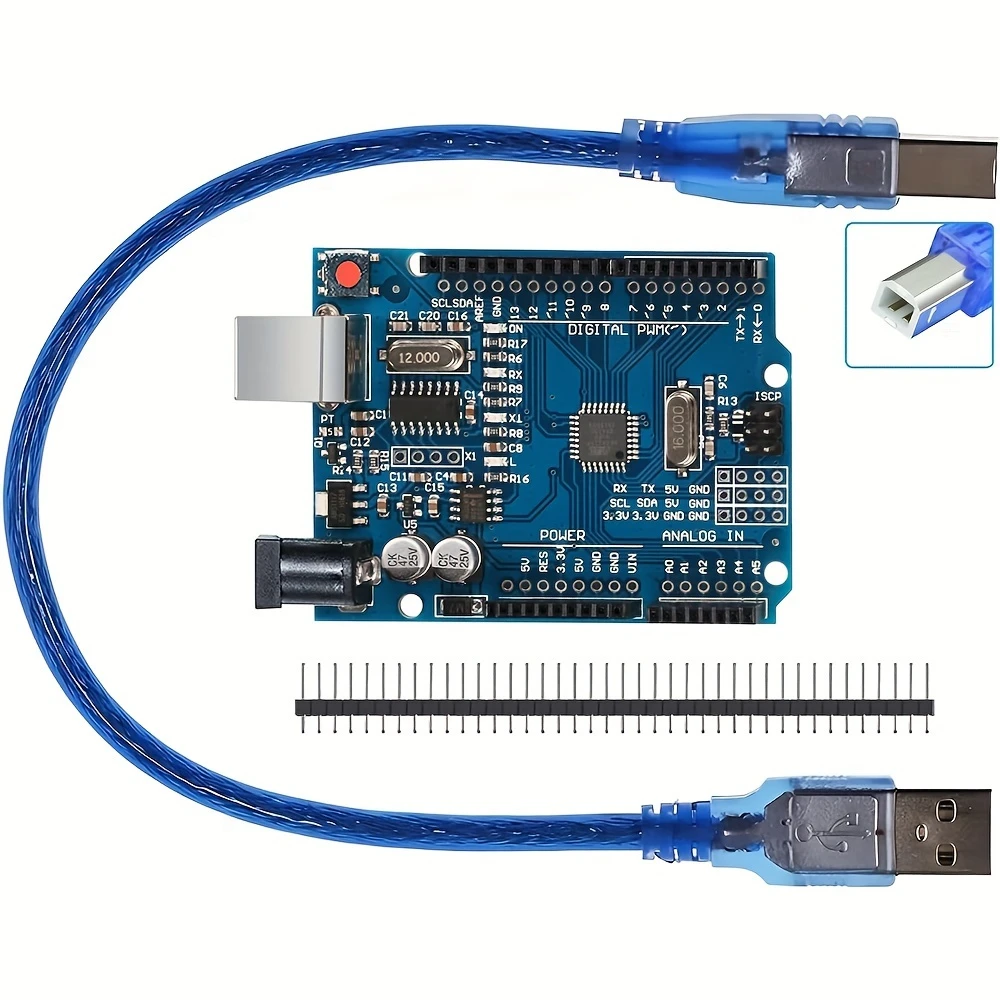

Cette carte compatible Arduino Uno R3 reprend le brochage et le format de l’Uno officielle autour d’un microcontrôleur ATmega328P à 16 MHz. La liaison USB est assurée par un convertisseur CH340, ce qui en fait une carte économique pour l’apprentissage, les ateliers et les prototypes. Il s’agit d’un clone compatible, non d’une carte de marque Arduino.

Points clés

• ATmega328P : 32 Ko de Flash, 2 Ko de SRAM, 1 Ko d’EEPROM.
• 14 E/S numériques (dont 6 PWM) et 6 entrées analogiques 10 bits.
• Alimentation par USB ou par jack (régulateur 5 V intégré), sorties 5 V et 3,3 V.
• Connecteurs au format Uno R3 : compatible avec la plupart des shields.
• Câble USB inclus.

Mise en œuvre

Sélectionnez « Arduino Uno » dans l’Arduino IDE. Selon le système d’exploitation, le pilote CH340 (WCH) peut être nécessaire pour faire apparaître le port série.

Applications

Enseignement, projets d’électronique débutants, automatisation simple, bancs de test.

Documentation

Fiche technique : datasheet (PDF) (datasheet Microchip ATmega328P ; convertisseur USB CH340 : wch-ic.com)
