Cette carte compatible Arduino Mega 2560 R3 reprend le microcontrôleur Microchip ATmega2560 et le format de la Mega officielle, avec une interface USB-série CH340. Elle s’impose dès qu’un projet dépasse les ressources d’une UNO : nombre de broches, mémoire programme ou ports série.

Points clés

• ATmega2560 à 16 MHz : 256 Ko de Flash (8 Ko utilisés par le bootloader), 8 Ko de SRAM, 4 Ko d’EEPROM.
• 54 E/S numériques dont 15 PWM, 16 entrées analogiques 10 bits.
• 4 UART matériels, bus I2C et SPI.
• Alimentation par USB ou jack (7 à 12 V recommandés), logique 5 V.
• Câble USB fourni.

Compatibilité

Programmation sous Arduino IDE en sélectionnant « Arduino Mega or Mega 2560 ». Le pilote CH340 de WCH peut être nécessaire sous Windows et macOS anciens. Compatible avec la plupart des shields UNO et Mega (RAMPS, shields Ethernet, afficheurs).

Applications

Imprimantes 3D et CNC, robots multi-capteurs, bancs de test, automatismes avec nombreuses entrées/sorties, passerelles multi-série.

Documentation

Fiche technique : datasheet (PDF) (datasheet du microcontrôleur ATmega2560)

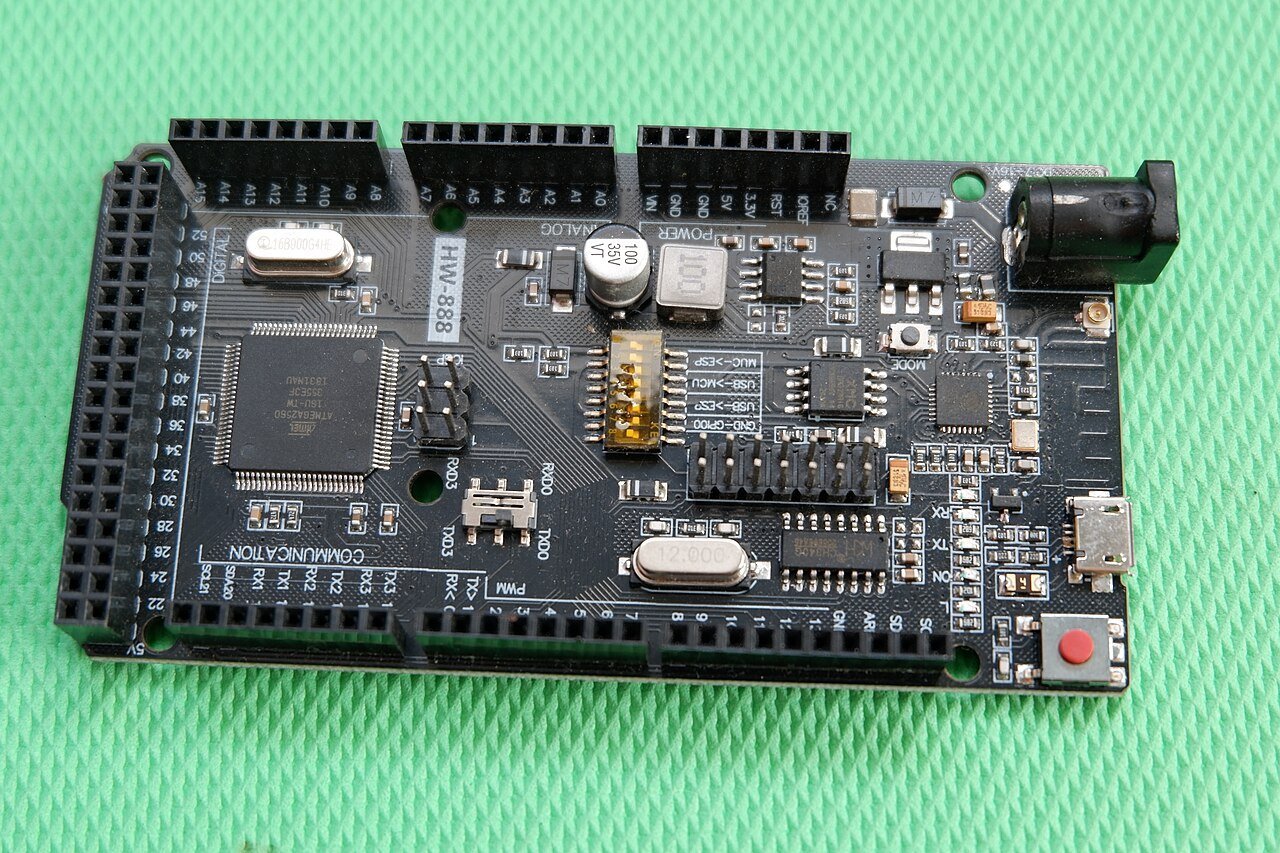

Photo : Goga504, licence CC BY-SA 4.0, via Wikimedia Commons.
