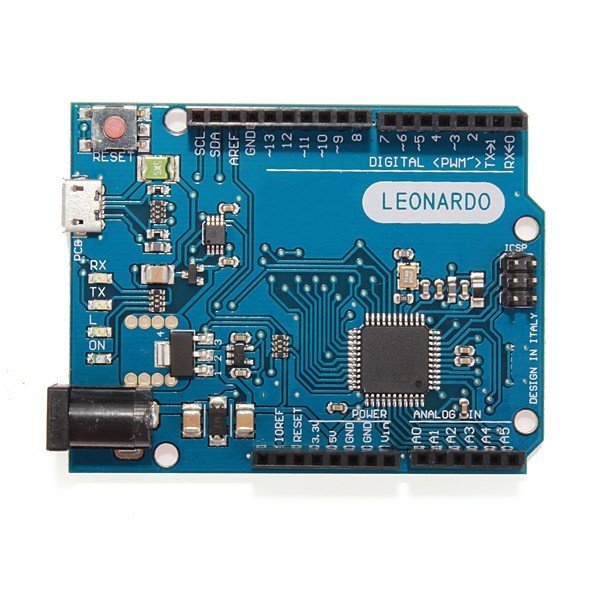

Cette carte compatible Arduino Leonardo R3 est un clone (et non la carte officielle Arduino A000057) qui reprend le schéma de la Leonardo autour du microcontrôleur ATmega32U4 à 16 MHz. Son atout : l’USB natif, qui lui permet de se présenter au PC comme un clavier, une souris ou un port série virtuel.

Points clés

• ATmega32U4 : 32 Ko de Flash, 2,5 Ko de SRAM, 1 Ko d’EEPROM, USB intégré.
• 20 E/S numériques (dont 7 PWM) et 12 entrées analogiques.
• Émulation HID : bibliothèques Keyboard et Mouse.
• Format et connecteurs Uno R3, compatible avec la plupart des shields.

Mise en œuvre

Sélectionnez « Arduino Leonardo » dans l’Arduino IDE. Le port série étant géré par le microcontrôleur, le port COM peut changer lors du téléversement ; un double appui sur reset relance le bootloader si nécessaire.

Applications

Claviers et contrôleurs personnalisés, macro-pads, interfaces homme-machine USB, projets Arduino généraux.

Documentation

Fiche technique : datasheet (PDF) (datasheet Microchip ATmega32U4)
