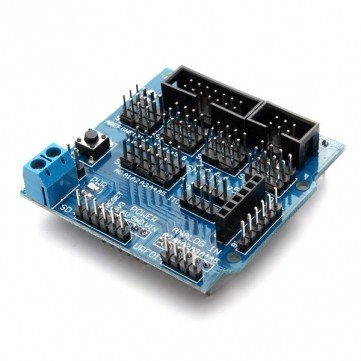

Le Sensor Shield V5.0 s’enfiche sur une Arduino UNO (ou carte compatible) et transforme chaque entrée/sortie en connecteur 3 broches signal / V / GND. Capteurs, servomoteurs et modules se raccordent directement par câbles Dupont, sans breadboard ni soudure.

Points clés

• Toutes les broches numériques et analogiques reportées en groupes S-V-G au pas de 2,54 mm.
• Bornier à vis pour une alimentation externe des servomoteurs, avec cavalier de sélection.
• Connecteurs dédiés : bus I2C, interface série pour module Bluetooth ou radio, emplacements pour modules sans fil.
• Bouton reset reporté sur le shield.

Mise en œuvre

Le shield n’ajoute aucun composant actif sur les signaux : il ne demande pas de bibliothèque. Lorsque plusieurs servomoteurs sont utilisés, alimentez-les par le bornier externe pour ne pas surcharger le régulateur de la carte hôte.

Applications

Robots, bras articulés à servomoteurs, maquettes pédagogiques, prototypage rapide multi-capteurs.

Documentation

Fiche technique : datasheet (PDF) (pas de datasheet fabricant pour ce shield générique ; lien revendeur temporaire)
